硫酸钡混凝土的配比

     防射线水泥、砂浆及混凝土利用重晶石具有吸收X射线的性能，用重晶石制做钡水泥、重晶石砂浆和重晶石混凝土，用以代替金属铅板屏蔽核反应堆和建造科研、医院防X射线的建筑物。
钡水泥是以重晶石和粘土为主要原料，经烧结得到以硅酸二钡为主要矿物组成的熟料，再加 适量石膏，共同磨细而成。比重较一般硅酸盐水泥高，可达4.7～5.2。强度标号为325～425。由于钡水泥比重大，可与重质集料(如重晶石)配制成均匀、密实的防X射线混凝土。

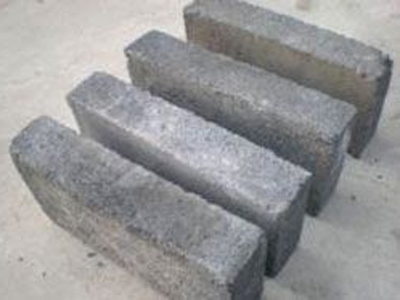

    重晶石砂浆是一种容重较大、对X射线有阻隔作用的砂浆，一般要求采用水化热低的硅酸 盐水泥，通常用的水泥∶重晶石粉∶重晶石砂∶粗砂配合比为1∶025∶25∶1。 重晶石混凝土是一种容重较大，对X射线具有屏蔽能力的混凝土，胶凝材料一般采用水化热 低的硅酸盐水泥或高铝水泥、钡水泥、锶水泥等特种水泥。硅酸盐水泥应用广。常用的水 泥∶重晶石碎石∶重晶石砂∶水的配合比为1∶454∶34∶05；1∶544∶446∶0 6；1∶5∶38∶02三种。
    做防射线砂浆及混凝土的重晶石，BaSO4含量应不低于80%，其中含有的石膏、黄铁矿、 硫化物和硫酸盐等杂质不得超过7%
